Применение:

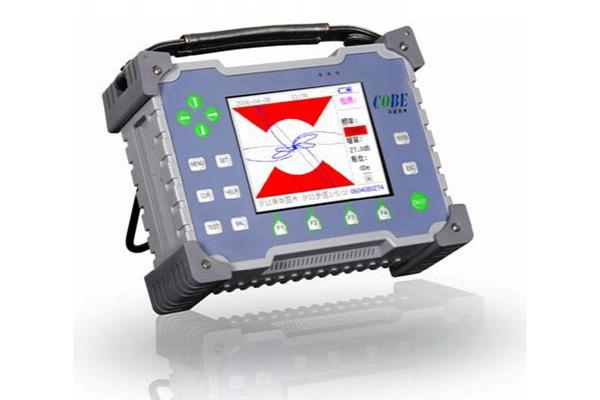

Портативный дефектоскоп сварных швов, может быстро и правильно тестировать и оценивать дефекты:
1. Тестировать такие элементы самолёта, как структура сплава, каркас, лопасть, ступица, шасси.
2. Тестировать трещины заклепочного отверстия и отверстия под болт самолётов.
3.Тестировать металлические детали в таих сферах, как ядерная энергетика, высокоскоростная железнодорожная дорога, военная промышленность, аэрокосмическая сфера, энергетическая, нефтехимическая, металлургическая и автомобильная промышленности.
Параметры системы
CPU: ARM11 встраиваемый 32 500M процессор
Операционная система: liunx 2.6
Память: 256M
Внешняя SD-карта: 8G
Интерфейс USB: Полная скорость 12M / С USB-2.0 (ведущий / ведомый)
Шифратор: 1024 импульсов / неделю Коэффициент различения--0.1мм
Операционный язык: Китайский и английский языки
Яркость LCD: 1-8 степеней
Параметры проверки
Самостоятельное число частоты контроля: 2
Диапазон частот: 1K Гц～1000K Гц, шаг1 Гц
Усиление: 0 дБ～99 дБ, шаг 0.1 дБ
Фаза: 0～359°, шаг 1 градус
Драйвер зонда: Vpp=1～8 В
Импеданс зонда: 50Ω 100Ω
Отношение усиления: Y/X = 0.1—10
Теоретическая кривая: амплитудно-фазовый эквивалент
Способ отображения: Импеданс, временная база, декартовы системы координат, полярные координаты
Скорость сканирования: 1-100 степеней
Центральные координаты: Регулируемые X, Y
Цифровой сигнал
Цифровая фильтрация: Частота высоких частот (0 Гц ~ 2000 Гц), частота низких частот (0 Гц ~ 2000 Гц)
Точки фильтрации: 1-1024
Широкая полоса: 100 Гц～10M Гц
A/D скорость: 16bit 100M
Минимальная чувствительность: 1m В
Средняя величина в реальном времени: 2 4 8 16 32
Автоматический баланс: Цифровой электронный баланс
Сохранение данных параметров
Сохранение, удаление, редактирование тестированных параметров : более 10000 групп
Сохранение, воспроизведение, анализ, сохранение в диске сигналов в реальном времени: 8G/24часов
Изображения тестирования: Более 10000 группов
Сохранение: Резервуар USB
Печать: Онлайн и офлайн
Сиситема помощи
Автоматически показывает календарь, время, емкость аккумулятора
Легок в управлении. Экран показывает информацию в реальном времени.
Оказывает онлайн помощь в изображениях и записи.
Особенности:
ETP0202 - это новый метод тестирования, который был разработан, после многих лет исследований инженерами компании COBE. ETP0202 отличется тем, решает ограниченность сложных технологий в использовании традиционнх ультразвуков. Данное оборудование относится к методу быстрого тестирования и не требует очистки поверхности металлов. ETP0202 имеет высокую чувствительность и точность. С помощью интеллектуальных зондов COBE, значительно повышается эффективность и снижается себестоимость оборудования тестирования.
В соответствии с задачами тестирования, рабочие предварительно установливают частоту, усиление, фазу и другие параметры. В процессе тестирования, можно в любое время установить соответствующие параметры.
