Ультразвуковой дефектоскоп на фазированных решетках

Применение:
Ультразвуковой дефектоскоп на фазированных решетках может тестировать сложные детали, как ножки лопастей турбины. Обычные ультразвуковое тестирование не может тестировать все детали без пропуска из-за зонда. Ультразвуковой дефектоскоп на фазированных решетках широко используется в авиационной, в медицинской, железнодорожной, нефтяной, металлургической сферах.

Параметры:
Коэффициент различения дисплея: 800*600 TFT-LCD--10.4 дюйма
Размер: 325мм*230мм*130мм
Запуск / прием: 32/128 единиц
Размер: 9900мкс
Скорость звука: 635-15240м/с
Форма тестирования: PE/PC
Импульсное напряжение: 50V/100V
Импульсный метод: отрицательная прямоугольная волна
Ширина импульса: 30-500 нс
Время подъёма импульса: <8 нс
PRF: 20K Гц
Задержка: 10 мкс / 2,5 нс
Затухание: NA
Предел усиления: 0-80дБ
Ширина ленты: 0.5-15M Гц
Входный импеданс: 200Ω
Входная электроёмкость: 60pF
Задержка приема: 10мкс / 2,5 нс
Частота дискретизации сигнала связи: 100M
ADC Коэффициент различения: 10 бит
Максимальная длина A-сканирования: 8192
Количество фокуса: 1024
Тип фокусировки: глубина, расстояние звука, поверхность проекции, поверхность фокусировки, автоматический
Детектирование: FW/HW+/HW-/RF
Синхронизация: импульс или затвор
Тип сканирования: Линейное / секторное / статическое / глубокое сканирование

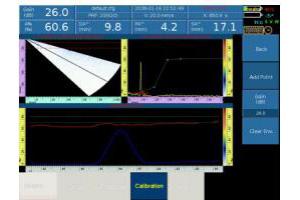

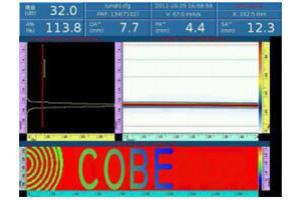

Режим отображения: A/B/C/S сканирование
Единица измерения: мм, дюйм
Подсчет DAC: 16
Подсчет TCG: 16
Динамический диапазон: 40дБ
Максимальный коэффициент усиления: 20дБ/мкс
Пороговая задвижка: A/B/I
Порог задвижки: 0-98%
Режим запуска задвижки: пиковый, передний
Хранение данных: можно подключить устройство памяти
Интерфейс ввод-вывода: USB (3), эфирная сеть (10/100M), визуальный вывод (DVI/VGA), щифратор
Источник питания: Напряжение питания постоянного тока15VDC 4A
Батарея: Литиевая батарея
Вес: 4.5кг (не включая батареи )

Особенности:
Ультразвуковой дефектоскоп на фазированных решетках использует новейшую аппаратное и программное обеспечение, что значительно повышает скорость и эффективность работы аппаратов. Простой интерфейс, которым легко управлять.

Другая информация
1. Можно свободно управляет аппаратом одной кнопкой.
2. Большой 10,4-дюймовый цветной TFT-LCD экран
3. Безопасностная литиевая батарея, которая быстро заряжается.
4. USB интерфейс, интерфейс зонда RJ45, VGA, C5, BNC, LEMO, что очень удобно и быстро
5. Разработка аппаратов с учётом «антропосоматологии» и «спецификой верхолазных работ»
6. Водоустойчивая, взрывобезопасная и пылезащитная конструкция;
